जैसे-जैसे फोल्डेबल स्मार्टफोन की वैश्विक शिपमेंट में वृद्धि जारी है,फोल्ड सीरीज एलसीडी स्क्रीनउपभोक्ता इलेक्ट्रॉनिक्स आफ्टरमार्केट में तकनीकी रूप से सबसे अधिक मांग वाले क्षेत्रों में से एक बन गया है। पारंपरिक फ्लैट-पैनल डिस्प्ले के लिए मानकीकृत प्रक्रियाओं के विपरीत, लचीली स्क्रीन भौतिक संरचना, विद्युत विशेषताओं और विफलता मोड में अद्वितीय चुनौतियां पेश करती हैं, जिसके लिए परीक्षण, ग्रेडिंग और नवीनीकरण में विशेष क्षमताओं की आवश्यकता होती है।
आईडीसी डेटा के अनुसार, वैश्विक फोल्डेबल स्मार्टफोन शिपमेंट 2025 में 22 मिलियन यूनिट से अधिक हो गया, जिसमें संचयी स्थापित आधार 50 मिलियन यूनिट से अधिक हो गया। सैमसंग के पास इस बाजार का लगभग 65% हिस्सा है, जो इसकी फोल्ड श्रृंखला को फोल्ड सीरीज एलसीडी स्क्रीन के लिए आफ्टरमार्केट मरम्मत मांग का सबसे बड़ा स्रोत बनाता है। उद्योग अनुसंधान से पता चलता है कि फोल्डेबल डिवाइसों पर उपयोग के 12 महीनों के भीतर 7-9% स्क्रीन-संबंधी विफलता दर होती है, जो पारंपरिक फ्लैगशिप बार-प्रकार के फोन के लिए 3-5% की दर से काफी अधिक है। हिंज-एरिया फ्लेक्स केबल फ्रैक्चर, लचीला सब्सट्रेट डेलैमिनेशन, और टच सेंसर विफलता शीर्ष तीन विफलता मोड के रूप में रैंक करते हैं। नई फोल्डेबल स्क्रीन असेंबलियों के लिए आधिकारिक प्रतिस्थापन लागत आम तौर पर 200 से 400 तक होती है, जिसमें 5-10 व्यावसायिक दिनों का प्रतीक्षा समय होता है। इस वास्तविकता ने फोल्ड सीरीज एलसीडी स्क्रीन के लिए पेशेवर पुनर्प्राप्ति और नवीनीकरण चैनलों की परिपक्वता को तेज कर दिया है।

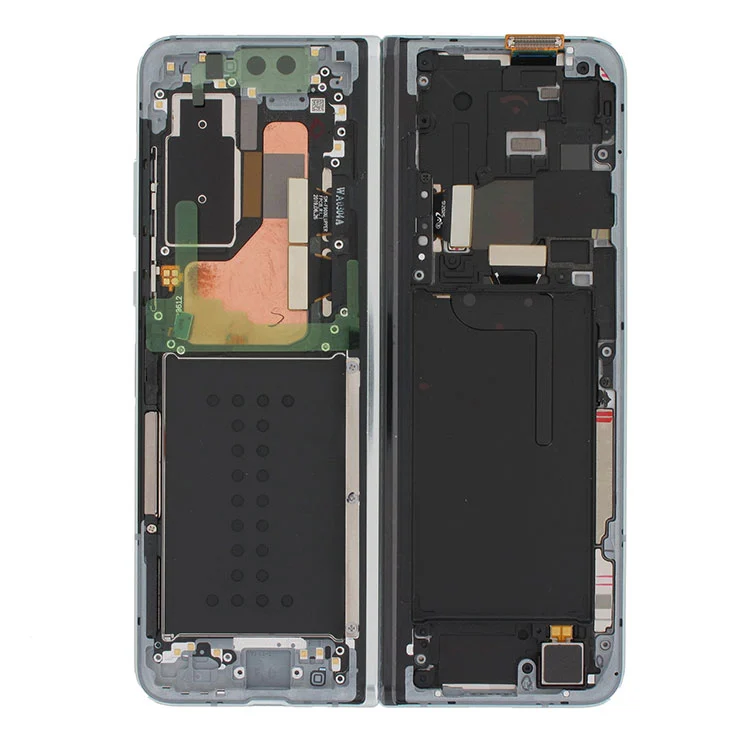

निम्नलिखित तालिका वर्तमान में आफ्टरमार्केट में उपलब्ध फोल्ड सीरीज एलसीडी स्क्रीन के लिए मॉडल पहचानकर्ता और प्रमुख तकनीकी विशिष्टताओं को प्रस्तुत करती है:

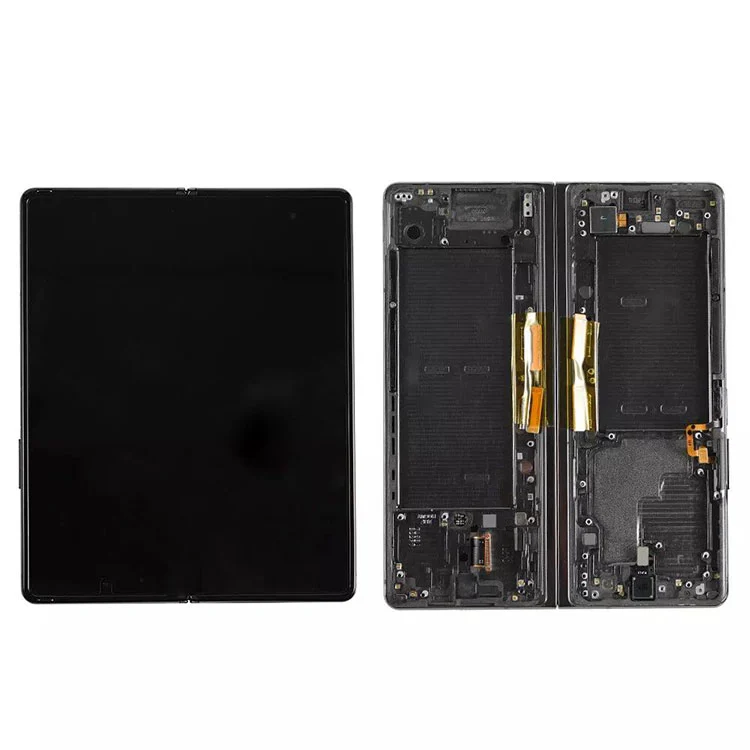

| उत्पाद मॉडल | संगत डिवाइस | पैनल प्रकार | मुख्य प्रदर्शन आकार | संकल्प | ताज़ा दर | ड्राइवर आई.सी |
|---|---|---|---|---|---|---|
| 6 एलसीडी मोड़ो | गैलेक्सी Z फोल्ड6 | डायनामिक AMOLED 2X | 7.6" | 2160×1856 | 120 हर्ट्ज | S6SY761X |
| 5 एलसीडी मोड़ो | गैलेक्सी Z फोल्ड5 | डायनामिक AMOLED 2X | 7.6" | 2176×1812 | 120 हर्ट्ज | S6SY761 |
| 4 एलसीडी मोड़ो | गैलेक्सी जेड फोल्ड4 | डायनामिक AMOLED 2X | 7.6" | 2176×1812 | 120 हर्ट्ज | S6SY760 |
| 3 एलसीडी मोड़ो | गैलेक्सी Z फोल्ड3 | गतिशील AMOLED | 7.6" | 2208×1768 | 120 हर्ट्ज | S6SY759 |
| 2 एलसीडी मोड़ो | गैलेक्सी Z फोल्ड2 | गतिशील AMOLED | 7.4" | 2213×1689 | 120 हर्ट्ज | S6SY758 |
| एलसीडी मोड़ो | गैलेक्सी फोल्ड (पहली पीढ़ी) | गतिशील AMOLED | 7.3" | 2152×1536 | 60 हर्ट्ज | S6SY757 |
अनुकूलता नोट:कनेक्टर पिनआउट और फ्लेक्स केबल असाइनमेंट पीढ़ियों के अनुसार भिन्न होते हैं। क्रॉस-जेनरेशन प्रतिस्थापन समर्थित नहीं है.
इंजीनियरिंग के दृष्टिकोण से, विफलताएँफोल्ड सीरीज एलसीडी स्क्रीनयादृच्छिक वितरण के बजाय पहचान योग्य भौतिक पैटर्न का पालन करें।
हिंज-एरिया मेटल ट्रेस थकान फ्रैक्चर
लचीले OLED पैनल के नीचे बहु-परत धातु के निशान (डेटा लाइन, स्कैन लाइन, पावर लाइन) बार-बार मोड़ने के दौरान चक्रीय झुकने वाले तनाव का अनुभव करते हैं। प्रयोगशाला डेटा से पता चलता है कि जबकि सैमसंग इन डिस्प्ले को 200,000 फोल्ड के लिए रेट करता है, वास्तविक दुनिया में हिंज सहनशीलता और धूल प्रवेश के साथ उपयोग 80,000-100,000 चक्रों के बाद कुछ नमूनों में सूक्ष्म दरारें पैदा करता है। विद्युत परीक्षण से एक या अधिक ऊर्ध्वाधर रेखाएं (उज्ज्वल या गहरी) पता चलती हैं, जो खुले या शॉर्ट सर्किट का संकेत देती हैं। इस विफलता प्रकार को सटीक बॉन्डिंग उपकरण के माध्यम से संबोधित किया जा सकता है, 100x आवर्धन के तहत फ्रैक्चर बिंदुओं का पता लगाया जा सकता है और थर्मोकम्प्रेशन बॉन्डिंग के साथ अनिसोट्रोपिक प्रवाहकीय फिल्म (एसीएफ) का उपयोग करके विद्युत कनेक्शन को फिर से स्थापित किया जा सकता है।
लचीले सब्सट्रेट प्रदूषण के परिणामस्वरूप स्पर्श हानि होती है
फोल्डेबल डिस्प्ले पर टच सेंसर परत आमतौर पर लचीले पॉलीमाइड सब्सट्रेट पर लेपित सिल्वर नैनोवायर या धातु जाल सामग्री का उपयोग करती है। लंबे समय तक मोड़ने से सब्सट्रेट और कवर ग्लास ऑप्टिकल चिपकने वाली परत के बीच स्थानीय अलगाव हो सकता है, जिसके परिणामस्वरूप स्पर्श सिग्नल में रुकावट आ सकती है। विशिष्ट लक्षण डिस्प्ले के बीच में 2-3 सेमी चौड़ा बैंड है जिसमें कोई स्पर्श प्रतिक्रिया नहीं है। इसके लिए वैक्यूम बॉन्डिंग उपकरण के साथ उच्च-संचारण ऑप्टिकल चिपकने वाले का उपयोग करके स्वच्छ कमरे के वातावरण की सफाई और पुन: लेमिनेशन की आवश्यकता होती है। 12-15% से भी कम मरम्मत सुविधाएं लगातार इस समस्या का समाधान कर सकती हैं।
ड्राइवर आईसी या फ्लेक्स केबल पूर्ण विफलता
कुछ फोल्ड सीरीज एलसीडी स्क्रीन भौतिक रूप से क्षतिग्रस्त नहीं दिखती हैं लेकिन कोई डिस्प्ले आउटपुट नहीं दिखाती हैं। दोष अलगाव परीक्षण आम तौर पर या तो एक विफल ड्राइवर आईसी या काज क्षेत्र के माध्यम से चलने वाली एक टूटी हुई लंबी फ्लेक्स केबल की पहचान करता है, जो सिग्नल पथ में यांत्रिक कमजोर बिंदु का प्रतिनिधित्व करता है। डायग्नोस्टिक बोर्ड का उपयोग करके दोषपूर्ण खंड का पता लगाने के बाद, फ्लेक्स केबल को बदला जा सकता है या ड्राइवर आईसी को रीबॉल किया जा सकता है। इस मरम्मत प्रकार की लागत तीन प्रमुख विफलता श्रेणियों में सबसे कम है, सफलता दर 85% से अधिक है।
पाँच-स्तरीय ग्रेडिंग मानक
प्रोफेशनल रिकवरी ऑपरेशंस ने फोल्ड सीरीज एलसीडी स्क्रीन के प्रसंस्करण के लिए एक परिष्कृत ग्रेडिंग प्रणाली स्थापित की है:
| श्रेणी | परिभाषा | विद्युत परीक्षण मानक | स्वभाव पथ |
|---|---|---|---|
| A | पूर्ण-कार्यात्मक अच्छी इकाई | पूरे क्षेत्र में स्पर्श विचलन <1.5 मिमी, चमक एकरूपता>85%, कोई प्रदर्शन दोष नहीं | प्रत्यक्ष पुनरावर्तन |
| B | मामूली कॉस्मेटिक दोष | पूर्ण कार्यक्षमता, मामूली पोलराइज़र खरोंच या फ़्रेम घिसाव की अनुमति | साफ़, निम्नीकृत परिसंचरण |
| C | मरम्मतयोग्य कार्यात्मक विफलता | फ्लेक्स फ्रैक्चर, आईसी विफलता या ड्राइवर बोर्ड विसंगति, लेकिन पैनल और टच परत बरकरार है | बॉन्डिंग/रिलेमिनेशन प्रक्रिया दर्ज करें |
| D | गैर-मरम्मत योग्य कार्यात्मक विफलता | पैनल द्रव रिसाव, OLED बर्न-इन या सब्सट्रेट भौतिक फ्रैक्चर | घटक-स्तर के हिस्सों को अलग करें |
| E | पूरा विवरण | कई परतों में संरचनागत क्षति | सामग्री पुनर्प्राप्ति |
वास्तविक रिकवरी रन से उद्योग डेटा से पता चलता है कि एकत्रित फोल्ड सीरीज़ एलसीडी स्क्रीन में, ग्रेड ए और बी एक साथ 18-22%, ग्रेड सी 35-40% और ग्रेड डी और ई शेष बनाते हैं। आधे से अधिक विफल स्क्रीनों में पुन: उपयोग या घटक पुनर्प्राप्ति मूल्य होता है, जो पारंपरिक फ्लैट एलसीडी के लिए लगभग 30% पुन: उपयोग दर से काफी अधिक है।
फोल्ड सीरीज एलसीडी स्क्रीन की सटीक ग्रेडिंग के लिए एक समर्पित परीक्षण उपकरण मैट्रिक्स की आवश्यकता होती है:
| परीक्षण श्रेणी | उपकरण | मुख्य विशिष्टताएँ | परीक्षण चीज़ें |
|---|---|---|---|
| विद्युतीय | प्रदर्शन परीक्षक | एमआईपीआई प्रोटोकॉल समर्थन, 3.3V-5.5V समायोज्य | ग्रे स्केल, ठोस रंग, ढाल पैटर्न |
| विद्युतीय | टेस्ट बोर्ड को स्पर्श करें | 126-पॉइंट मैट्रिक्स स्कैन, ±0.5 मिमी सटीकता | मृत क्षेत्र का पता लगाना, बहाव माप |
| विद्युतीय | उम्र बढ़ने वाला रैक | 72 घंटे, 25°C-45°C चक्र | अव्यक्त विफलता स्क्रीनिंग |
| ऑप्टिकल | प्रकाश संचरण तालिका | 5000-8000 लक्स समायोज्य | द्रव रिसाव, क्रश क्षति, ध्रुवीकरण बुलबुले |
| ऑप्टिकल | क्रीज़ गहराई नापने का यंत्र | लेजर विस्थापन सेंसर, ±0.01 मिमी परिशुद्धता | भौतिक क्रीज़ गहराई माप |
| तस्वीर | माइक्रोस्कोप | 100-200x आवर्धन | सोने की उंगली ऑक्सीकरण, सूक्ष्म दरारें |
| विश्वसनीयता | तापमान/आर्द्रता कक्ष | 60°C/90% आरएच | मरम्मत के बाद स्थिरता सत्यापन |
| विश्वसनीयता | मोड़ो परीक्षक | 15-20 चक्र/मिनट, प्रोग्रामयोग्य कोण | जीवन का नमूना मोड़ें |
पुनर्प्राप्त सैमसंग फोल्ड श्रृंखला स्क्रीन के विश्लेषण से पीढ़ियों में विभिन्न विफलता मोड वितरण का पता चलता है:
| स्क्रीन मॉडल | फ्लेक्स फ्रैक्चर | प्रदूषण को स्पर्श करें | आईसी/फ्लेक्स केबल | अन्य | समग्र मरम्मत योग्यता दर |
|---|---|---|---|---|---|
| 6 एलसीडी मोड़ो | 41% | 18% | 24% | 17% | 67% |
| 5 एलसीडी मोड़ो | 44% | 16% | 22% | 18% | 68% |
| 4 एलसीडी मोड़ो | 46% | 15% | 21% | 18% | 68% |
| 3 एलसीडी मोड़ो | 52% | 12% | 19% | 17% | 71% |
| 2 एलसीडी मोड़ो | 48% | 14% | 20% | 18% | 69% |
| एलसीडी मोड़ो | 38% | 10% | 35% | 17% | 72% |
नई पीढ़ी के फोल्ड 6 और फोल्ड 5 में फोल्ड 3 की तुलना में कम फ्रैक्चर दर के साथ थोड़ा बेहतर फ्लेक्स केबल डिज़ाइन दिखाया गया है। पहली पीढ़ी के फोल्ड डिस्प्ले में ड्राइवर आईसी विफलता दर अधिक होती है, लेकिन आम तौर पर मरम्मत करना आसान होता है, जिसके परिणामस्वरूप सभी पीढ़ियों के बीच समग्र मरम्मत क्षमता सबसे अधिक होती है।
बी2बी वितरण में ग्रेड के अनुसार फोल्ड सीरीज एलसीडी स्क्रीन के लिए संदर्भ मूल्य श्रेणियां निम्नलिखित हैं (प्रति यूनिट यूएसडी, क्यू1 2026 बाजार डेटा):
| स्क्रीन मॉडल | ग्रेड ए | ग्रेड बी | ग्रेड सी (मरम्मत) | ग्रेड डी (भाग) |
|---|---|---|---|---|
| 6 एलसीडी मोड़ो | $165-190 | $140-160 | $85-105 | $35-45 |
| 5 एलसीडी मोड़ो | $110-130 | $90-110 | $55-70 | $25-35 |
| 4 एलसीडी मोड़ो | $80-95 | $65-80 | $40-50 | $18-25 |
| 3 एलसीडी मोड़ो | $55-65 | $45-55 | $30-38 | $12-18 |
| 2 एलसीडी मोड़ो | $35-45 | $28-35 | $18-25 | $8-12 |
| एलसीडी मोड़ो | $25-32 | $18-25 | $12-18 | $5-8 |
मूल्य निर्धारण नोट्स:ग्रेड ए इकाइयाँ प्रीमियम गुणवत्ता की आवश्यकता वाले मरम्मत चैनलों के लिए उपयुक्त हैं। ग्रेड सी की मरम्मत की गई इकाइयाँ (पोस्ट-बॉन्डिंग या पोलराइज़र प्रतिस्थापन) मूल्य-संवेदनशील खरीदारों के लिए पूर्ण कार्यक्षमता प्रदान करती हैं। ग्रेड डी भाग घटक-स्तरीय मरम्मत के लिए फ्लेक्स केबल, ड्राइवर आईसी और पोलराइज़र प्रदान करते हैं।
सभी छह के लिएफोल्ड सीरीज एलसीडी स्क्रीन(फोल्ड 6 / फोल्ड 5 / फोल्ड 4 / फोल्ड 3 / फोल्ड 2 / फोल्ड एलसीडी), पूर्ण-ग्रेड स्थिर आपूर्ति उपलब्ध है जिसमें शामिल हैं:
सभी शिपमेंट डिस्प्ले परीक्षण, पूर्ण-क्षेत्र स्पर्श स्कैनिंग और प्रदान की गई परीक्षण रिपोर्ट के साथ दृश्य ग्रेडिंग से गुजरते हैं।
